FM116C 是專為驅動小電流直流馬達而設計的集成電路，該電路采用 SOT23-6 微型封裝，為對空間敏感的系統設計提供理想選擇。
電路采用 H 橋結構, 內置功率 MOSFET 開關，可實現對負載直流電機正轉、反轉、剎車以及待機四個功能的控制，剎車功能能使負載電機快速停止轉動，待機功能使電路靜態功耗極低( 小于 1uA)。
電路內置低阻功率 MOSFET 開關，在 300mA 負載電流條件下，電路產生的壓降 500mV，功耗為 150mW，在 SOT23-6 封裝允許的范圍之內，電路可長時間持續工作。
FM116C 內置帶遲滯效應的熱保護功能(TSD)。27℃，VDD=4V 條件下 FM116C 持續最大輸出電流為 600mA。受封裝散熱能力的影響隨著環境溫度的升高，最大持續輸出電流必須適當降低。
內置 PMOS/NMOS 功率開關的單通道 H 橋驅動器

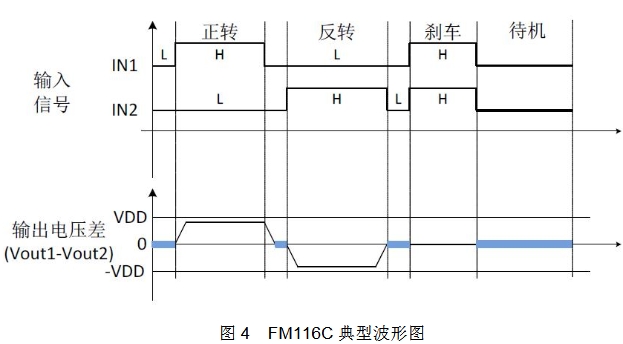

有正轉/反轉/停止/剎車四個功能
低待機電流 (typ.0.1uA)
寬工作電壓范圍，適用于鋰電池供電(2.5V~5V)
500mA 電流輸出能力(VDD=4V,RL=5Ω)
FM116C 內置帶遲滯效應的熱保護功能 (TSD)
CMOS 輸入，輸入無需額外限流電阻
無人機：在無人機的尾翼馬達與舵機的驅動中，F(xiàn)M116C能夠提供精準的位置控制與快速響應，提高飛行穩定性。
機器人：可廣泛應用于各類舵機驅動的機器人項目中，提升機器人在復雜環境中的反應能力。
智能家居：在智能窗簾或其他自動化設備中，F(xiàn)M116C可提供高度集成和節能的驅動解決方案。

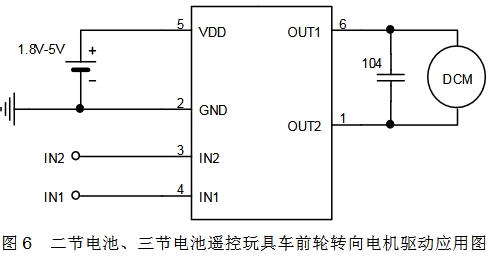

模型玩具：許多模型汽車、飛機等玩具中也可以找到FM116C的身影，為玩具提供更佳的驅動體驗。
