在可控硅調光智能照明系統中，需要一個負壓電源來給調光控制芯片供電。傳統的阻容降壓或變壓器方案要么諧波超標，要么體積太大。成都慧創芯耀推出的SI1340，用一顆SOP-8芯片解決了這個痛點——輸出-5V/50mA，低諧波，外圍極簡，專為智能照明和可控硅驅動場景設計。
| 參數 | 規格 |
|---|---|
| 輸出電壓 | -5V（負壓） |
| 輸出電流 | 全橋≤50mA，半橋≤30mA |
| 輸入電壓 | 30~305Vac（超寬范圍） |
| 輸出精度 | ±3% |
| 紋波 | ≤10mV@220Vac |
| 待機功耗 | ≤100mW |
| 封裝 | SOP-8 |
SI1340采用"半線性"架構，介于傳統開關電源和線性電源之間：
不是高頻PWM開關，避免了復雜的EMI濾波
不是純線性降壓，避免了巨大功耗和散熱問題
通過專利的電流整形和自適應充電技術，在效率和簡單性之間取平衡
內部框圖顯示，芯片包含：
電流整形模塊：對輸入電流進行整形，降低諧波
充放電邏輯：自適應VIN電壓調節充電電流
DC-DC轉換器：產生穩定的-5V輸出
保護模塊：UVLO、過流、過溫保護

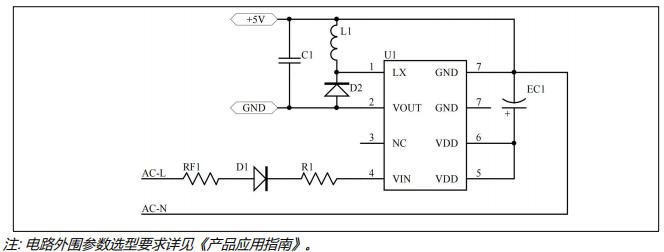

外圍元件清單：
| 位號 | 器件 | 作用 |
|---|---|---|
| RF1 | 保險電阻 | 輸入保護 |
| D1 | 整流二極管 | 半波/全波整流 |
| R1 | 限流電阻 | 配合D1整流 |
| EC1 | 電解電容 | VDD供電儲能 |
| L1 | 電感 | 輸出濾波（小封裝即可） |
| C1 | 輸出電容 | -5V濾波 |
| D2 | 續流二極管 | 電感續流 |
關鍵設計點：
輸入只需一顆二極管D1，半波整流即可工作（全橋效率更高）
無需大封裝工字電感，普通貼片電感或小型工字電感即可
無需π型EMI濾波，無需安規X電容
VDD電容建議47μF，影響啟動時間

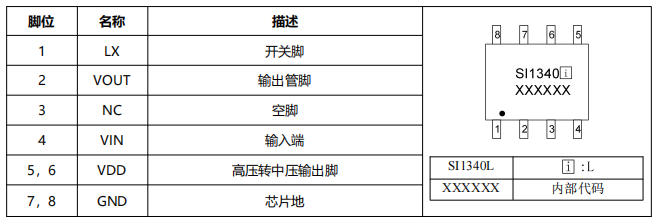

SOP-8封裝，8個引腳：

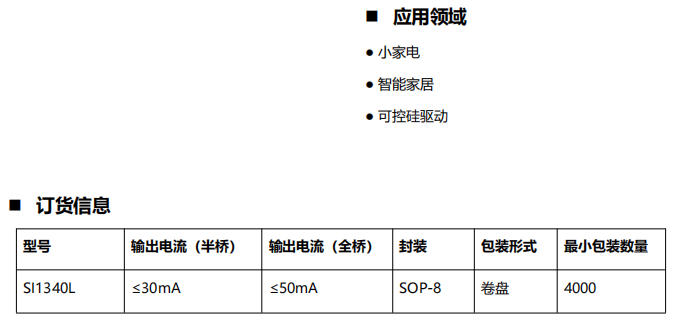

SI1340最適合這些場合：
可控硅調光驅動：為調光控制IC提供負壓供電，低諧波不影響調光性能
智能照明：WiFi/Zigbee模塊的輔助電源，EMI易通過認證
小家電控制板：需要負壓或隔離地的場合
智能家居傳感器：門磁、人體感應等低功耗設備的供電
不適合的場景：需要正壓輸出的場合（這是負壓芯片）、電流需求超過50mA的場合、需要完全隔離的場合。
整流方式：全橋整流可獲得50mA輸出，半橋僅30mA，根據負載選擇
VDD電容：47μF是推薦值，太小啟動快但紋波大，太大啟動慢
電感選擇：不需要大電感感量，緊湊型即可，主要起濾波作用
散熱：SOP-8封裝熱阻150°C/W，50mA滿載時溫升可控，無需額外散熱
SI1340是一款"小而美"的專用電源芯片——不追求通用性，而是精準解決智能照明和可控硅調光的負壓供電痛點。低諧波、極簡外圍、易過EMI認證，這三個特性讓它在智能家居領域有明確的應用價值。對于需要-5V/50mA以內輔助電源的工程師來說，這是一個值得考慮的緊湊方案。
