做中大功率快充，傳統方案效率上不去、體積下不來、溫升還偏高。芯茂微LP8841SC搭配外驅碳化硅MOS，用一顆SOT23-6小芯片，把65W~120W電源做到了效率90%+、紋波<<200mV、滿載溫升可控，7級能效認證不用愁。

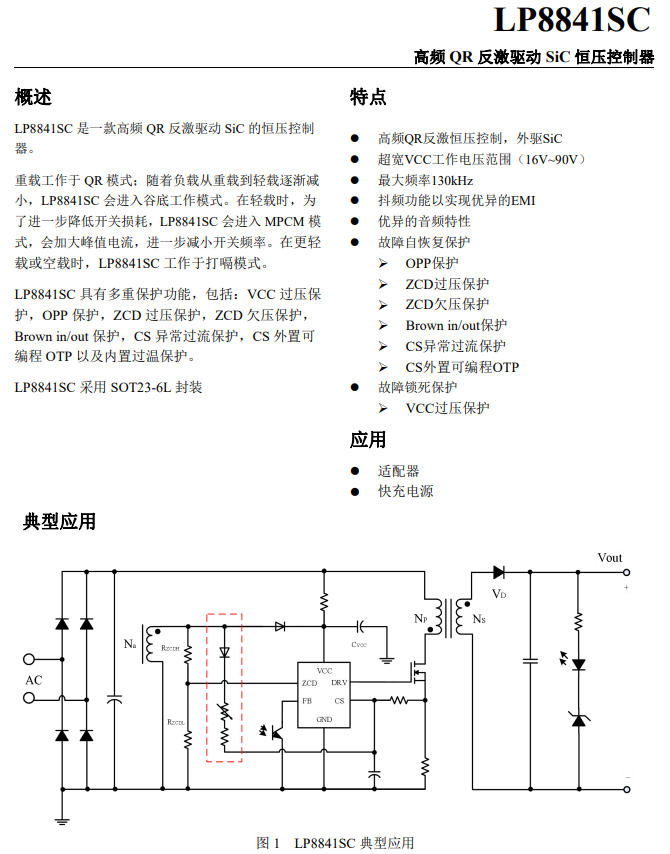

LP8841SC是芯茂微推出的高頻QR反激恒壓控制器，SOT23-6超小封裝，外驅碳化硅功率管，不是內置MOS那種受限方案。這意味著什么？功率你做主，65W、72W、100W、120W都能覆蓋，只要選對SiC MOS和變壓器，功率彈性很大。
重載QR模式：谷底開通，開關損耗低，效率峰值91%以上。
中載谷底模式：自動追蹤最佳谷底，平衡效率與EMI。
輕載MPCM模式：加大峰值電流、降低頻率，進一步減小開關損耗。
空載打嗝模式：間歇工作，待機功耗最低54mW（90Vac）。
全程無音頻噪音，輕載不嘯叫，體驗更好。

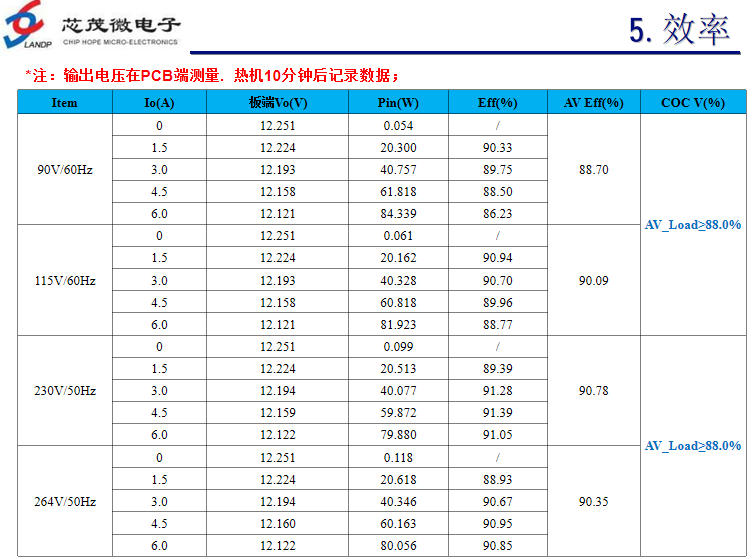

LP8841SC + LP35118N同步整流，12V6A輸出，EE2011變壓器：
90Vac平均效率：88.70%
115Vac平均效率：90.09%
230Vac平均效率：90.78%
264Vac平均效率：90.35%
紋波表現：230Vac滿載僅98mV，90Vac滿載198mV，全電壓均遠低于300mV限值。
動態響應：10%~90%負載跳變，輸出在11.36V~12.52V之間穩定恢復。
VCC過壓保護：92V觸發，鎖死保護
OPP過功率保護：FB電壓異常時32ms延時觸發
ZCD過壓/欠壓保護：輔助繞組檢測，4個周期計數
Brown in/out：輸入電壓異常自動保護，啟機66.5Vac，欠壓57Vac
CS異常過流保護：檢測次級同步短路等故障
CS外置可編程OTP：NTC熱敏電阻實現外部溫度監控
內置過溫保護：150°C觸發
抖頻功能：±5%頻率抖動，EMI傳導輻射雙過關
變壓器：EE2011磁芯，PC95材質，槽寬7.8mm以上，Bmax控制在0.3T以內
原邊SiC：800V/300mΩ級別，如LP300C075T1A
同步整流：LP35118N驅動+BSC0805LS雙MOS并聯
輸入電容：100μF/450V，按2μF/W配置
輸出電容：固態+電解并聯，降低ESR
SOT23-6小封裝，節省PCB空間
外驅SiC，功率覆蓋65W~120W
效率90+，7級能效輕松過
待機<<120mW，全電壓紋波優
EMI內置抖頻，認證省心
多重保護，故障自恢復/鎖死可選
做高密度快充、適配器、工控電源，LP8841SC全功率段碳化硅方案值得考慮。如需選購，可以咨詢店鋪客服：https://detail.1688.com/offer/1026140016682.html?spm=a28888.manage-offer.0.0.26227197dYLB8P
如需樣機資料或技術支持，請咨詢芯茂微授權一級代理商深圳三佛科技！
