做隔離電源同步整流，最怕什么？工作模式受限、CCM關斷延遲、激磁振蕩誤觸發。芯茂微LP20R100S把這些痛點全解決了——100V耐壓、全模式兼容、專利開關技術，一顆SOP8芯片搞定。

LP20R100S是什么芯片？

LP20R100S是芯茂微推出的高性能副邊同步整流控制芯片，SOP8封裝，內置100V耐壓功率MOS，導通電阻僅17mΩ。應用功率范圍?：約 18W 至 40W。

核心定位：隔離型充電器、適配器的同步整流，支持反激和正激兩種拓撲。

四大核心優勢

第一，全模式兼容。 支持DCM、BCM、QR、CCM四種工作模式，不像有些芯片只能做DCM。這意味著無論你的電源是輕載斷續還是重載連續，LP20R100S都能穩定工作。

第二，專利開關技術。 兩個關鍵點：

• 檢測漏極電壓的下降閾值和下降速率，準確判斷開通時機，避免激磁振蕩誤觸發

• 設置第一/第二關斷閾值+最小死區時間，CCM條件下也能精準關斷，避免純電壓判定造成的延遲損耗




第三，無需輔助繞組。 集成VCC供電技術，直接從D腳取電給VCC供電，不需要額外的輔助繞組供電電路。芯片正常工作時，工作電流仍通過D腳供電，VCC不會欠壓。

第四，關斷速度快。 快速比較器響應時間僅10ns，總關斷延遲25~33ns，驅動下降時間10ns，CCM效率損失極小。

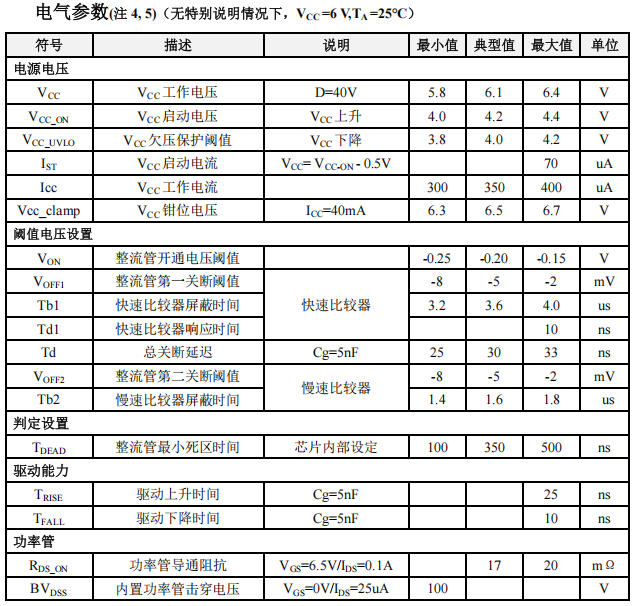

關鍵參數

• 功率管耐壓：100V

• 導通電阻：17mΩ（VGS=6.5V）

• 啟動電壓：4.2V

• 欠壓保護：4.0V

• 開通閾值：-0.2V

• 關斷閾值：-5mV

• 最小死區時間：100~500ns

• 驅動上升/下降時間：25ns/10ns

• 工作電壓范圍：5.8V ~ 6.4V
• 供電電流：典型值 350μA

保護功能

• VCC欠壓保護（4.0V觸發）

• VCC過壓鉗位（6.5V）

• 啟動前驅動腳防誤導通

• 最小死區時間保護

典型應用

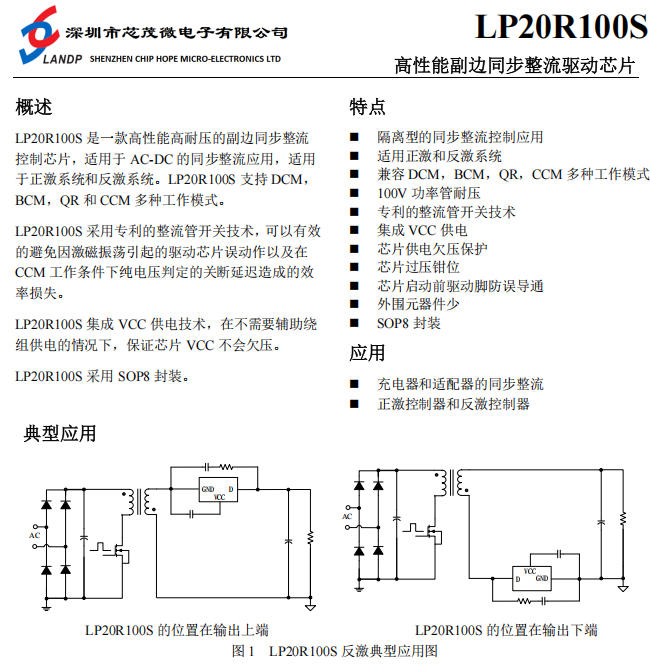

LP20R100S可以放在輸出上端或下端，靈活適配不同電路需求：

• 反激系統：替代次級肖特基二極管，效率提升3%~5%

• 正激系統：配合輸出電感實現同步整流

• 充電器、適配器、正激/反激控制器

設計小貼士

• 主功率回路走線短粗，減小環路面積

• VCC旁路電容緊靠芯片VCC和GND管腳

• D引腳適當增大鋪銅面積，幫助散熱

• 利用內置MOS體二極管實現啟動時的輸出電容充電




LP20R100S = 100V耐壓 + 17mΩ超低導通電阻 + 全模式兼容 + 專利開關技術 + 無需輔助繞組

• DCM/BCM/QR/CCM全支持，不限工作模式

• 專利開通/關斷技術，避免誤觸發和延遲損耗

• 集成VCC供電，省掉輔助繞組電路

• 關斷延遲僅25~33ns，CCM效率不損失

• SOP8封裝，外圍極簡，布板簡單

• 18W~40W功率
