隨著芯片缺貨漲價潮蔓延，越來越多芯片都逃不過這波行情，昂寶OB2273也不例外。好消息是，聚元微PL3563C可以直接無縫替代，外圍不用大改，供貨還更穩。PL3563C芯片SOT23-6超小封裝、電流模PWM架構一致、外圍兼容、內置軟啟動+抖頻，做充電器、適配器、機頂盒電源通用,省心又省錢。

為什么能PL3563C直接替代OB2273

PL3563C和OB2273都是副邊反饋（SSR）電流模PWM控制芯片，通過光耦+TL431實現高精度恒壓輸出。

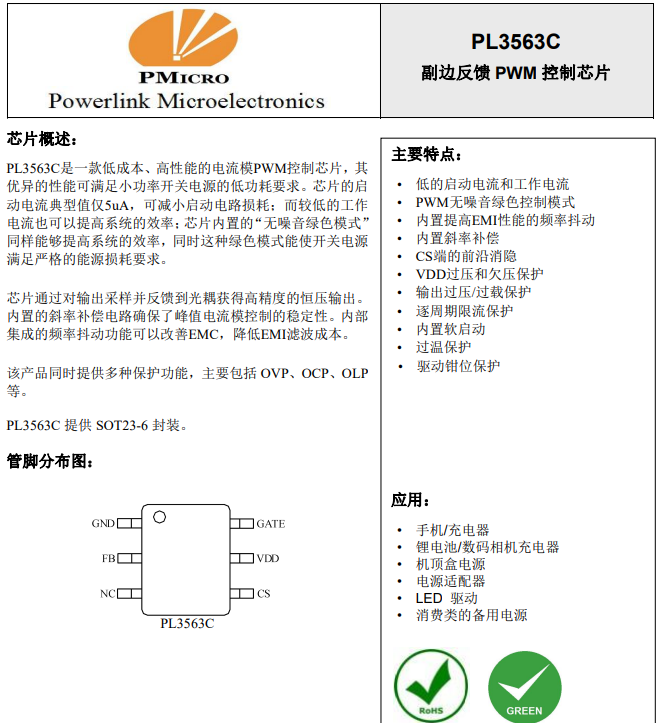

PL3563C采用SOT23-6封裝，體積比傳統SOP8更小，適合空間受限的設計。內置GATE驅動輸出，直接驅動外部功率MOS管，架構與OB2273完全一致，外圍電路無需大改。

PL3563C芯片核心特點

第一，啟動電流超低。 典型啟動電流僅5μA，大幅減小啟動電路損耗，待機功耗更低。

第二，無噪音綠色模式。 輕載時自動進入PWM綠色模式，頻率持續降低，最低固定22kHz，空載時進入突發模式（Burst Mode），系統無音頻噪音，適合對噪聲敏感的應用。

第三，EMI性能好。 內置頻率抖動功能，改善EMC特性，降低EMI濾波成本，過認證更省心。

第四，集成度高。 內置軟啟動、斜率補償、前沿消隱、驅動鉗位，外圍精簡，BOM成本低。

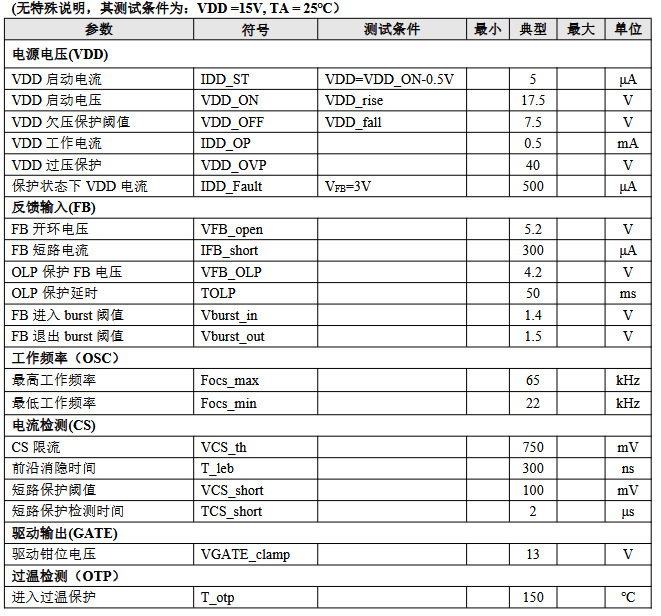

電氣參數

VDD啟動電壓：17.5V
VDD欠壓保護：7.5V
VDD過壓保護：40V
最高工作頻率：65kz
最低工作頻率：22kz
CS限流閾值：750mV
前沿消隱時間：300ns
驅動鉗位電壓：13V
過溫保護：150°C

保護功能齊全

逐周期限流保護：CS端檢測原邊電流，過流時逐周期關斷
VDD欠壓/過壓保護：電壓異常時自動保護
輸出短路保護：短路時快速響應，自動重啟
過溫保護：150°C觸發，保障系統安全
OLP過載保護：FB電壓異常時觸發，50ms延時防止誤動作
驅動鉗位保護：GATE輸出鉗位13V，保護功率MOS管

典型應用：副邊反饋反激架構

PL3563C適用于經典的反激式開關電源：

輸入整流濾波后接變壓器原邊
PL3563C的GATE腳驅動外部功率MOS管
CS腳接采樣電阻，實現逐周期限流
FB腳接光耦反饋，實現閉環恒壓控制
VDD由輔助繞組供電，啟動時由啟動電阻充電

外圍與OB2273方案基本一致，替換時只需確認引腳對應關系即可。

PL3563C適合替代OB2273應用場景

手機充電器：5V/2A、9V/2A等常見規格
鋰電池充電器：數碼相機、手持設備充電
機頂盒電源：穩定輸出，低噪聲要求
電源適配器：筆記本、路由器等外置電源
LED驅動：恒壓輸出，無頻閃
消費類備用電源：小功率輔助電源

PL3563C直接替代PL3563C優勢

OB2273 → PL3563C

架構一致：電流模PWM副邊反饋，外圍兼容
封裝更小：SOT23-6，節省PCB空間
功耗更低：5μA啟動電流，待機更省
噪聲更低：無噪音綠色模式，無音頻干擾
EMI更好：內置抖頻，濾波成本更低
集成更高：軟啟動、斜率補償、前沿消隱全內置
保護更全：OVP/OCP/OLP/OTP全覆蓋
供貨穩定：聚元微廠家交期可控，不斷供
